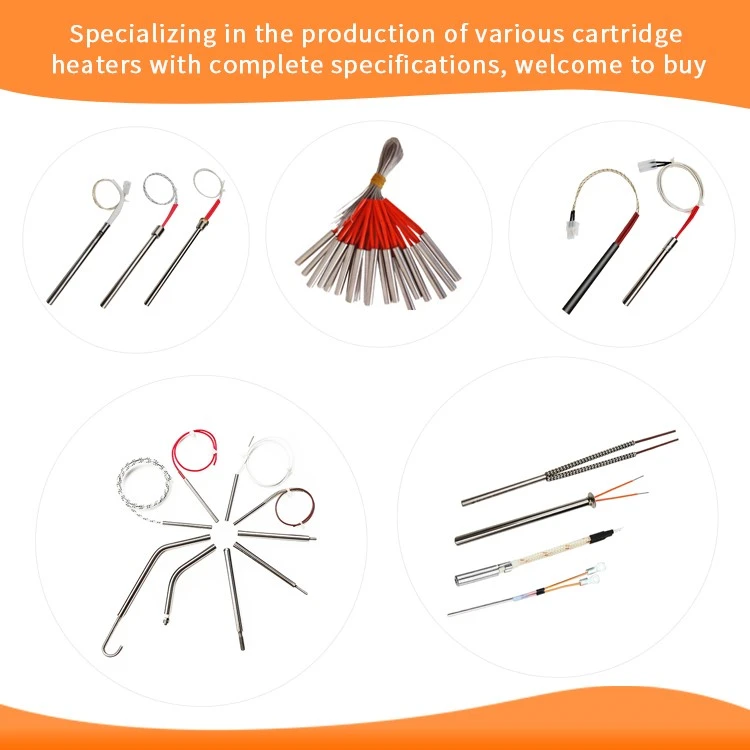

מחמם מחסנית עם הברגה

תקציר: מחמם המחסנית עם הברגה הוא בעל עיצוב פשוט, חוזק מכני חזק, יעילות תרמית גבוהה, פעולה יציבה, התקנה קלה וחיי שירות ארוכים. סוגים רבים של ציוד מעסיקים אותו, כולל מיכלי מלח, מיכלי מים, מיכלי נפט, מיכלי חומצה/אלקליים, תנורי התכת מתכת מתכתים, תנורי חימום אוויר, תנורי ייבוש ותבניות לחיצה חמה. כדי להכין אותו, שמים חוט התנגדות בתוך צינור מתכת, והמרווחים ממולאים באבקת תחמוצת מגנזיום גבישית, המוכרת בעמידות החום והמוליכות התרמית הנהדרת שלה. לאחר מכן, המוצר עובר את ההליכים הבאים. כאשר מחממי מחסניות הפכו פופולריים יותר בסין בסוף שנות ה-90, הם הגיעו בהרבה צורות שונות. בדרום סין, סוג זה של צינור חימום עם מובילים בקצה אחד המשמש לתבניות נקרא "צינור חימום אחד-. דגם M3 נמצא בשימוש זמן רב בתחום החימום החשמלי הסיני. במדינות אחרות, זה מכונה "מחמם מחסנית", שזה שם טוב מכיוון שמעטפת המחסנית היא גלילית ואטומה בקצה אחד, מה שדומה לשם הסיני "צינור חימום חד{10}}.

פרטים טכניים:


כוח קלט והספק: אתה יכול לשנות אותם

ניתן לשנות את אורך צינור החימום.

קוטר צינור החימום: Φ5.5 עד Φ30

חומר לצינור החימום: SUS201, SUS304, SUS321, SUS316L, SUS310S, נירוסטה עם ציפוי נגד-אבנית, או צינור טיטניום

אחרים: סביבת העבודה, אורך המסוף או העופרת (סטנדרטי: 200 מ"מ), האם יש צורך בחוטי הרכבה (גודל חוט) וכן הלאה.

הטבות:

קוטר קטן, בין 3 ל-25 מ"מ.

האורך עשוי להיות בין 20 ל-2000 מ"מ.

צפיפות הספק גבוהה, שיכולה להגיע עד 20 וואט/סמ"ר (עומס פני השטח) ואפילו 60 וואט/ס"מ (עומס פני השטח) במקומות מסוימים ברחבי העולם.

היקף השימוש:

ניסויים בטיפול בחום במעבדה.

התעשייה הכימית ותחומים נוספים.

חימום עובש משמש כיום לעתים קרובות במפעלים מודרניים.

מערכות חימום למכונות פלסטיק.

קווים להכנת סמים.

דרישות לביצועים:

התנגדות בידוד: התנגדות הבידוד צריכה להיות לפחות 50 MΩ כאשר המפעל בודק אותה. במהלך בדיקת האיטום או במהלך אחסון או שימוש-לטווח ארוך, התנגדות הבידוד צריכה להיות לפחות [ערך שצוין] MΩ. התנגדות הבידוד במצב חם- בטמפרטורת העבודה חייבת להיות לפחות 1 MΩ ולא נמוכה מהערך שניתן בנוסחה למטה.

R = [(10 - 0.015T) / t] × 0.001

(R-חם-התנגדות בידוד ב-MΩ; t-אורך חימום במ"מ; T-טמפרטורת עבודה במעלה)

חוזק עמידה דיאלקטרי: החלק אמור להיות מסוגל להתמודד עם מתח הבדיקה במשך דקה אחת מבלי להישבר או להבהב.

יכולת לעמוד במחזורי מיתוג: האלמנט אמור להיות מסוגל להתמודד עם 2000 מחזורי מיתוג מבלי להינזק כאשר נבדק בדרכים מסוימות.

קיבולת עומס יתר: החלק אמור להיות מסוגל להתמודד עם 30 מחזורים של בדיקת עומס יתר מבלי להישבר בתנאים מסוימים והספק קלט.

עמידות בחום: האלמנט אמור להיות מסוגל להתמודד עם 1000 מחזורים של בדיקת עמידות בחום מבלי להישבר בתנאים מסוימים ובמתח בדיקה.

זמן חימום-: לאלמנט לא ייקח יותר מ-15 דקות להתחמם מטמפרטורת החדר לטמפרטורת הבדיקה כאשר מתח הבדיקה מופעל.

סובלנות כוח מדורג: אם ההספק המדורג של האלמנט קטן או שווה ל-100W, ההפרש לא צריך להיות יותר מ-±10%. אם ההספק הנקוב הוא יותר מ-100W, הוא יכול להיות +5% עד -10% או 10W, הגדול מביניהם.

זרם דליפה: זרם הדליפה במצב קר ולאחר בדיקת הידרוסטטית ואטימה לא צריך להיות יותר מ-0.5 mA. זרם הדליפה במצב חם- בטמפרטורת עבודה לא צריך להיות גבוה מהערך שנמצא בנוסחה למטה, אך הוא לא צריך להיות גבוה מ-5 mA.

I = 1/6(t × T × 0.00001)

(אני-חם-מציין זרם דליפה ב-mA; t-אורך חימום במ"מ; T-טמפרטורת פעולה במעלות)

כאשר מספר חלקים מקושרים למקור החשמל בסדרה, יש לבצע בדיקת זרם דליפה על כל הקבוצה.
