הבדלים ביישום צינורות חימום טיטניום בשלושה תרחישים: תסיסת מזון, תסיסה סטרילית פרמצבטית וטיפול בשפכים תעשייתיים

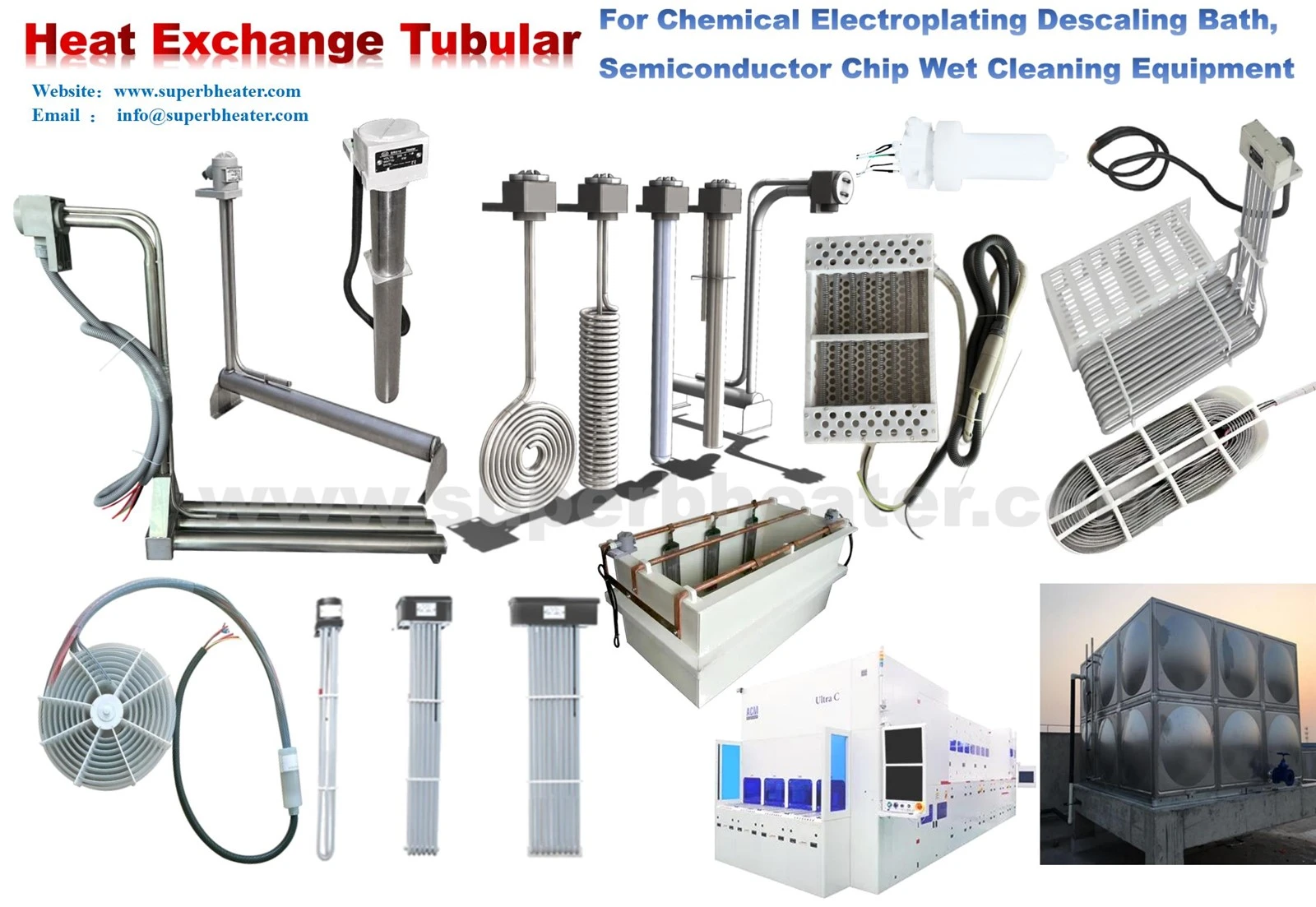

צינורות חימום טיטניום טהורים נמצאים בשימוש נרחב במערכות חימום שפכים תעשייתיות, תסיסה סטרילית פרמצבטית ותסיסת מזון. למרות העובדה שחומר המצע הוא בעיקר טיטניום טהור דרגה 2 TA2, פרמטרי התכנון, תקני התחזוקה ומגבלות חיי השירות נבדלים לחלוטין בשל שינויים בהרכב הבינוני, תקני היגיינה, מחזורי פעולה ואופני ניקוי. שלושת תרחישי היישומים מושווים באופן שיטתי במאמר זה, ומפרטי עיצוב ותפעול ספציפיים מסופקים.

1. השוואה של עומס קורוזיה וסביבה בינונית
1.1 תסיסת מזון (הכנת אנזים, חליטה וייצור משקאות)
מאפיינים בינוניים: יוני כלוריד בינוניים, תכולת מתכות כבדות נמוכה, ללא פלואוריד, סוכר גבוה, חומצה אורגנית (חומצה לקטית, חומצה אצטית) ויוני כלוריד בינוניים.

ניקוי CIP: חומר החומצה העיקרי הוא חומצת לימון, המשמשת להסרת אבנית על בסיס שבועי או דו שבועי. טמפרטורת האלקלי המקסימלית היא 60 מעלות.

עומס קורוזיה: גורם הקורוזיה העיקרי הוא כיסוי של אבנית פחמן אורגנית לטווח בינוני-; אין סיכון חמור לחריטה אחידה.

1.2 תסיסה סטרילית פרמצבטית (תרבית תאים, תכשירים ביולוגיים, אנטיביוטיקה)
מאפיינים בינוניים: מדיום תרבות -טוהר גבוה, בקרה קפדנית על פירוק יוני מתכת קורט, עיקור CIP-בבסיס חומצה-לסירוגין גבוה, דרישות סניטריות קפדניות וללא פלואוריד.

ניקוי CIP: זרימת אלקליות מתונה יומית, הסרת אבנית חומצה עמוקה מדי חודש ועיקור רגיל בטמפרטורת-מכל מלא.

עומס קורוזיה: הסרט הפסיבי מדולל ברציפות על ידי תנודות גבוהות ותכופות של pH חדות ומחזור-טמפרטורות גבוהות, מה שגורם למשקעים של יוני מתכת ולגריטה ישירה של המוצר.

1.3 טיפול בשפכים תעשייתיים, לרבות שפכים מציפוי, הדפסה וצביעה.
מאפיינים בינוניים כוללים ריכוז גבוה של מלח TDS, כלוריד, יוני מתכות כבדות, עקבות של פלואוריד מדי פעם, ערך pH משתנה וכמות משמעותית של אבנית מינרלים אנאורגניים.

אופן הניקוי: הסרת אבנית בכבישה לא סדירה, הכרוכה לעיתים קרובות בשימוש בחומצות אנאורגניות מדוללות (חומצה הידרוכלורית, חומצה גופרתית) כדי להעלים אבנית מלח נוקשה.

תחת-השקעים, קורוזיה גלוונית ממשקעי מתכות כבדות, התפרקות מימן וחריטת פלואוריד מתקיימת במקביל; עומס קורוזיה גבוה במיוחד.

2. התקנים היו מובחנים על ידי פרמטר עיצוב הליבה
קֶלֶט:

פרמטר עיצוב תסיסת מזון תסיסה סטרילית פרמצבטית תסיסה תעשייתית חימום שפכים
חומר מומלץ: TA2 דרגה 2 טיטניום טהור TA1 דרגה 1 אולטרה-ברזל טהור טיטניום טהור TA2 טיטניום טהור (אם קיים פלואוריד, המר ל-PFA)
צפיפות הספק פני השטח 0.5–0.8 W/cm² 0.3–0.5 W/cm² פחות או שווה ל-0.4 W/cm² עומס חום נמוך במיוחד-
עובי דופן של צינורות סטנדרטיים: 1.5 מ"מ, 1.8 מ"מ, 2.0 מ"מ ו-2.0 מ"מ עבור מים עם מליחות גבוהה-.
פריסת התקנה: חלוקה מרובת-צינורות, סידור משופע של 10 מעלות עד 15 מעלות הספק של צינור בודד קטן, פריסה אנכית מועדפת מטה זרימה משופרת, תצורה אנכית
אביזרים המספקים תמיכה כוללים את תושבת טיטניום TA2 או פלדה בציפוי PTFE-. מחברי טיטניום, אטמי PTFE בתוליים, ואוגן טיטניום מלא. כל עמדות המגע מבודדות לחלוטין עם PTFE.
הסבר על הבידול העיצובי העיקרי
טיטניום TA1 הוא החומר העיקרי המשמש בתסיסה פרמצבטית כדי להפחית את פירוק יוני הברזל ולעמוד בתקני מגבלות המתכות הכבדות של GMP. צפיפות ההספק האולטרה-נמוכה של התהליך מפחיתה את הטמפרטורה של דופן הצינור ומעכבת את ההזדקנות של הסרט הפסיבי כאשר הוא נתון לעיקור תכוף.

על מנת להבטיח שלמי שפכים תעשייתיים יש קצב קורוזיה נאות לבורות-במליחות גבוהה, מיושמים הקיר העבה ביותר וצפיפות ההספק הנמוכה ביותר. צינורות טיטניום נמחקים לחלוטין לאחר זיהוי של פלואוריד בשפכים.

הפריסה הנוטה TA2 מפחיתה סטגנציה של בועות עם עומס חום מתון, ובכך משיגה איזון בין עלות וביצועים בתסיסת מזון.

3. המפרטים של פעולת הניקוי CIP היו מובחנים.
תסיסה של מזון
נוזל אלקלי: 40-60 מעלות, 3%-5% NaOH, מחזור של 2-3 שעות;

נוזל חומצי: 2% עד 4% חומצת לימון, פחות או שווה ל-45 מעלות, פחות או שווה לשעתיים;

תדירות מחזור: ניקוי שגרתי שבועי, הסרת אבנית עמוקה חודשית.

פעולה אסורה: חל איסור על זרימת אלקלי מרוכז בטמפרטורות גבוהות למשך תקופה ממושכת.

תסיסה סטרילית פרמצבטית
נוזל אלקלי: 3% אלקלי מדולל, 40-50 מעלות, ניקוי עיקור יומי במחזור קצר;

נוזל חומצי: הסרת אבנית חודשית עם חומצת לימון בריכוז-נמוך, עם בקרה קפדנית על זמן הטבילה של פחות או שווה לשעה.

על מנת למנוע התמוססות יוני מתכת וליצור מחדש סרט פסיבי צפוף, פסיבציה של מים מאווררים היא חובה למשך 24 שעות לאחר תהליך הניקוי.

דרישה מיוחדת: על מנת למנוע ספיגת מימן וזיהום מתכת בינוני, אסורה כבישה בחומצה אנאורגנית.

שפכים תעשייתיים
חומצה אנאורגנית מדוללת עם מעכב קורוזיה מיוחד של טיטניום מותרת להסרת אבנית.

משך כבישה בודד של לא יותר משעה, וטמפרטורה של לא יותר מארבעים מעלות צלזיוס;

לאחר כל ניקוי חומצה אנאורגנית, חובה לאפות מימן ב-120~150 מעלות למשך 3 שעות כדי למנוע את הסיכון להתפרקות מימן.

אי אפשר להשתמש באלקליות מחוממות בריכוז גבוה-לזרימת-טווח ארוך.

4. הבחנה בין מחזור התחזוקה לתקן הגילוי
4.1 המטרה העיקרית של הבדיקה היומית
תסיסת מזון: דליפת אוגן, הצטברות אבנית פחמן על פני השטח, ובדיקת נעילת רמת נוזל.

תסיסה פרמצבטית: יש צורך בניטור-בזמן אמת של תנודות כוח החימום בנוסף לסיור בסיסי (נחשולי מתח מייצגים סיכון להתמוססות יונים ולנזק לסרט פסיבי).

התמקדות באיתור פלואוריד באיכות המים, בקצב הזרימה במחזור ובכיסוי של משקעי מתכות כבדות על דופן הצינור בשפכים תעשייתיים.

4.2 הבחנה בסף הגילוי הסטנדרטי
קריטריון בטיחות לעובי דופן

מזון: פעולה רגילה דורשת עובי דופן שיורי של לפחות 70% מהעובי המקורי, בעוד שעובי מתחת ל-50% מחייב החלפה.

פרמצבטי: הקיר השיורי חייב להיות לפחות 75% מהעובי המקורי שלו כדי להבטיח פעולה בטוחה. אם הוא יורד מתחת ל-60%, נדרשת תיקון אזהרה מוקדמת (קיימת מגבלת היגיינה קפדנית, ודילול קל עלול לגרום למשקעי יונים).

שפכים: דלדול בור מקומי מתחת ל-55% מחייב החלפה מיידית של הקיר השיורי, שעליו להיות לפחות 70% מהעובי המקורי שלו.

תקן לפוטנציאל סרט פסיבי

מזון: מוסמך במתח של גדול או שווה ל-+150mV;

פרמצבטי: נדרש תקן מחמיר יותר של +160mV או גדול יותר, ופוטנציאל נמוך יותר מחייב הפסיביות- אינטגרלית מיידית.

מתח שפכים מקובל גדול או שווה ל-+140mV; יש צורך בהסבה-תכופה.

4.3 אסמכתא לחיי החובה המלאים
צינור טיטניום TA2 לתסיסת מזון: 3 עד 5 שנים עם תחזוקה סטנדרטית.

ההזדקנות של הסרט מואצת על ידי עיקור תכוף בשפופרת טיטניום TA1 התרופות, בעלת תוחלת חיים של 3 עד 4 שנים.

חיי השירות של שפופרת טיטניום TA2 תעשייתית מצטמצמים משמעותית על ידי עומס קורוזיה גבוה, שיכול לנוע בין 1.5 ל-3 שנים.

5. סוגי הכישלון הנפוצים ביותר בכל תרחיש
כשלים בתסיסת מזון שהם דומיננטיים
קיפאון בועות על דופן הצינור העליון, שהוא תוצאה של התקנה אופקית.

קורוזיה בנקיק הנגרמת על ידי אבנית פחמן אורגנית עבה שנמצאת מתחת למשקע;

סדקים של סרט פסיבי שהם תוצאה של מחזורים תרמיים של-בסיס חומצה תכופים.

כשלים דומיננטיים של סטריליות פרמצבטית תסיסה
דילול מקומי של הריתוך ומשקעי יונים כתוצאה מעיקור יומי-תדירותי גבוה;

קורוזיה גלוונית של אוגן כתוצאה מאביזרי פלדה לא תואמים שחסרים בידוד PTFE מלא;

הזדקנות מתמשכת של סרטים פסיביים מביאה ליוני מתכת בינוניים החורגים מהסטנדרט.

כשלים השולטים בשפכים תעשייתיים
קורוזיה עמוקה של בור הנגרמת על ידי יוני מלח TDS גבוהים מתחת לסולם;

סדק שביר הנגרם על ידי התפרקות מימן בעקבות כבישה של חומצה אנאורגנית ללא אפייה להסרת מימן;

עקבות אחר תחריט מטריצה ​​אחידה של פלואוריד (כשל בלתי הפיך).

6. סיכום ההחלטה על בחירת חומרי תרחיש
הבחירה האופטימלית לתסיסת מזון וייצור משקאות היא שפופרת טיטניום TA2 חסכונית-עם צפיפות הספק מתונה.

כדי לעמוד בתקני ההיגיינה של GMP, מיכלים סטריליים לתרופות אנטיביוטיות וביולוגיות חייבים להיות מצוידים בטיטניום TA1 אולטרה-נמוך בברזל, אביזרים תומכים בטיטניום מלא ועיצוב עומס חום נמוך במיוחד.

צינורות טיטניום TA2 עבים-עם התאמת בידוד PTFE מלאה מומלצים לשפכים כימיים כלליים ללא פלואוריד. עבור שפכים המכילים יוני פלואוריד, יש לנטוש לחלוטין צינורות טיטניום לטובת צינורות חימום מלאים בציפוי PFA-.

סיכום מרוכז
הקורוזיביות הבינונית, דרישות ההיגיינה ותדירות הניקוי של שלושת תרחישי היישום שונים באופן משמעותי, וכתוצאה מכך סטנדרטים ברורים לדרגת חומר צינור טיטניום, עובי דופן, צפיפות הספק פני השטח, פעולת CIP ומחזור תחזוקה. סיכוני קורוזיה מרובי גורמי- המורכבים ביותר נתקלים בשפכים תעשייתיים, המחייבים עיצוב קירות עבים- וטיפול בהסרת מימן. תסיסה פרמצבטית מחייבת את הדרישות המחמירות ביותר של סרט פסיבי ובקרת יוני מתכת. תסיסת מזון רגילה משתמשת בצינורות טיטניום TA2 מאוזנים מבחינת עלות וביצועים. ניתן להשיג מקסימום חיי שירות ומניעת אובדן מוצר או תאונות בטיחות הנגרמות על ידי פרמטרים לא תואמים של ציוד באמצעות תכנון ותחזוקה ממוקדים התואמים את תנאי העבודה.
